บัตเตอร์ฟลายวาลว์ มีกี่แบบ แต่ละรูปแบบมีวิธีใช้งานอย่างไร ?
เมื่อพูดถึงชนิดของวาลว์ที่เป็นที่นิยมมากที่สุด “บัตเตอร์ฟลายวาลว์” คงเป็นชื่อที่หลาย ๆ คนตอบเป็นเสียงเดียวกัน เนื่องจากการใช้งานที่ง่าย สามารถใช้ได้หลากหลายรูปแบบ ใช้ได้ทั้งท่อน้ำทิ้ง ท่อน้ำประปา ไปจนถึงการใช้ในท่อแก๊ส พบได้ทั่วไปในการใช้งานในครัวเรือน ไปจนถึงการใช้งานในอุตสาหกรรมขนาดใหญ่ก็มีให้เห็นเช่นเดียวกัน บทความนี้จะพาคุณไปรู้จักกับวาลว์ชนิดนี้ให้มากขึ้น พร้อมกับหาคำตอบว่าบัตเตอร์ฟลายวาลว์มีกี่แบบ ?
บัตเตอร์ฟลายวาลว์คืออะไร มีการใช้งานอย่างไร ?
บัตเตอร์ฟลายวาลว์ เป็นวาลว์ที่อาศัยการทำงานของลิ้นภายใน โดยมีลักษณะเป็นแผ่นโลหะที่อยู่ภายในวาลว์ ทำหน้าที่ควบคุมทิศทางของการไหล สามารถปรับได้สูงสุดอยู่ที่ 90 องศา สาเหตุที่ได้รับความนิยมเนื่องจากการติดตั้งที่สะดวก สามารถใช้ได้กับท่อหลากหลายประเภท ความกว้างของวาลว์ไม่มากจนเกินไป ทำให้ประหยัดเนื้อที่ระหว่างการติดตั้ง สามารถใช้เป็นวาลว์ได้ทั้งแนวตั้งและแนวนอน และอีกมากมายข้อดีที่ทำให้วาลว์ชนิดนี้ได้รับความนิยมสูงอันดับต้น ๆ ของรูปแบบวาลว์ที่พบได้ทั่วไป

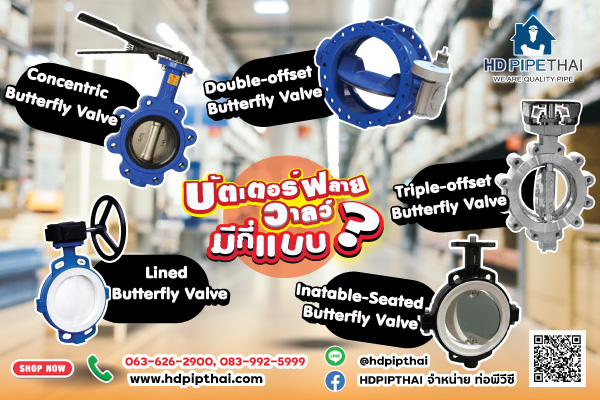

5 ชนิดบัตเตอร์ฟลายวาลว์ที่ได้รับความไว้วางใจในระดับสากล
จากที่เราได้เกริ่นไปในบทความข้างต้น ว่าในบทความนี้เราจะมาแนะนำว่าบัตเตอร์ฟลายวาลว์มีกี่แบบ ? ซึ่งจากการรวบรวมข้อมูลแล้ว สามารถหาชนิดของวาลว์ได้หลากหลายรูปแบบ บางชนิดอาจมีรูปร่างที่คล้ายกันมาก แตกต่างกันเพียงชื่อเรียกเท่านั้น แต่เพื่อให้ข้อมูลมีความชัดเจนมากที่สุด เราจึงได้แนะนำวาลว์บัตเตอร์ฟลายชนิดต่าง ๆ ตามชื่อเรียกภาษาอังกฤษ ซึ่งเป็นภาษาที่เป็นทางการมากที่สุด โดยสามารถแบ่งออกได้ 5 ชนิดดังต่อไปนี้
1. Concentric Butterfly Valve
เป็นบัตเตอร์ฟลายวาลว์แบบพื้นฐานที่สุด นิยมใช้กับลักษณะงานที่แรงดันต่ำ เนื่องจากใช้ลิ้นที่ทำมาจากวัสดุเป็นยาง จุดศูนย์กลางของลิ้นจะอยู่บริเวณศูนย์กลาง ทำให้มีแรงเสียดทานจากการปรับวาลว์อยู่เสมอ เพราะเหตุนี้จึงทำให้ไม่เหมาะกับงานที่จะมีความดันสูง
2. Double-offset Butterfly Valve
บัตเตอร์ฟลายวาลว์ชนิดนี้จะมีจุดเด่นในเรื่องของ เพลาลิ้นที่ไม่ได้อยู่ศูนย์กลาง โดยจะวางตำแหน่งให้เยื้องมาเล็กน้อย ส่งผลให้เกิดการชดเชยแรงเกิดขึ้น ทำให้ความสามารถของวาลว์ทำงานได้ดีขึ้น ช่วยลดแรงเสียดทานขณะที่จำเป็นจะต้องเปิดปิดวาลว์ เหมาะกับการใช้กับงานแรงดันและอุณหภูมิสูง
3. Triple-offset Butterfly Valve
การทำงานคล้าย ๆ กับ บัตเตอร์ฟลายวาลว์แบบ “Double-offset” แต่จะมีประสิทธิภาพที่สูงกว่า แกนหมุนจะอยู่เยื้องจากจุดศูนย์กลาง ช่วยชดเชยแรงเสียดทานจนทำให้สามารถเปิดปิดวาลว์ได้ โดยไม่เกิดแรงเสียทานบนตัววาลว์ โอกาสมีการรั่วไหลเท่ากับ 0% เนื่องจากถูกพัฒนาเพื่อกลบจุดด้อยต่าง ๆ เรียบร้อยแล้ว เหมาะกับงานที่ต้องการความแม่นยำ ทนทานต่ออุณหภูมิและแรงดันสูงได้สบาย ๆ
4. Inflatable-Seated Butterfly Valve
บัตเตอร์ฟลายวาลว์ “แบบเป่าลม” เหมาะกับการใช้งานที่ต้องการความแม่นยำของการเปิดปิดวาลว์ที่สูง จะใช้แรงลมเพื่อเปิด-ปิดวาลว์ โดยจะมีกลไกพิเศษที่ช่วยให้การควบคุมทำได้ดีขึ้น โอกาสรั่วซึมแทบจะไม่มีเลยทีเดียว ช่วยลดภาระที่อาจเกิดขึ้นจากการใช้งานไปนาน ๆ แล้วเกิดการเสียดสีจนวาลว์ได้รับความเสียหาย
5. Lined Butterfly Valve
ปิดท้ายด้วยบัตเตอร์ฟลายวาลว์ “แบบมีเส้น” เป็นวาลว์ที่นิยมใช้ PTFE เป็นวัสดุตั้งต้น วาลว์จะทนทานต่อการกัดกร่อนสูง เหมาะกับการใช้ในอุตสาหกรรมที่มีสารเคมีเป็นส่วนประกอบ ไปจนถึงการใช้ในอุตสาหกรรมที่มีการหมักบ่มจนก่อให้เกิดกรด อย่างเช่น เบียร์ เครื่องดื่มอัดลม เป็นต้น
คุณสมบัติของบัตเตอร์ฟลายวาลว์ (Butterfly Valve)
- มีโครงสร้างที่ไม่ซับซ้อน
- น้ำหนักเบา ติดตั้งง่าย ไม่ต้องมีปะเก็นยางเพื่อป้องกันการรั่วซึม แต่ใช้เป็นตัว seat แทน
- มีขนาด ความกว้างที่น้อยกว่าวาล์วประเภทอื่นทำให้ประหยัดเนื้อที่
- มีชิ้นส่วนที่ขยับค่อนข้างน้อย จึงทำให้ต้องการการดูแลบำรุงรักษาน้อย
- สามารถควบคุมการไหลของของเหลวได้ดี
- สะดวกต่อการติดตั้งระบบควบอัตโนมัติ เช่น ระบบนิวเมติก,ไฮดรอลิค หรือไฟฟ้า
- ใช้แรงบิด หรือ torque ต่ำในการเปิดปิดวาล์ว ดังนั้นจึงสามารถใช้หัวขับวาล์ว(actuator)ที่มีขนาดเล็กได้ ทำให้ประหยัดพลังงาน
- ลักษณะของวาล์วปีกผีเสื้อ (Butterfly valve) สามารถเป็นได้ทั้งวาล์วเปิดปิด และวาล์วที่ใช้ในการควบคุม (วาล์วคอนโทรล)
- วาล์วปีกผีเสื้อ (Butterfly Valve) มีตัวเลือกของวัสดุค่อนข้างหลากหลาย จึงสามารถเลือกใช้ให้เหมาะสมกับของเหลวในท่อได้ ไม่ว่าจะเป็น น้ำดื่ม, สารเคมี, น้ำร้อน, น้ำเย็น ฯลฯ ในขณะที่วาล์วประเภทอื่นอาจจะมีตัวเลือกของวัสดุที่น้อยกว่า

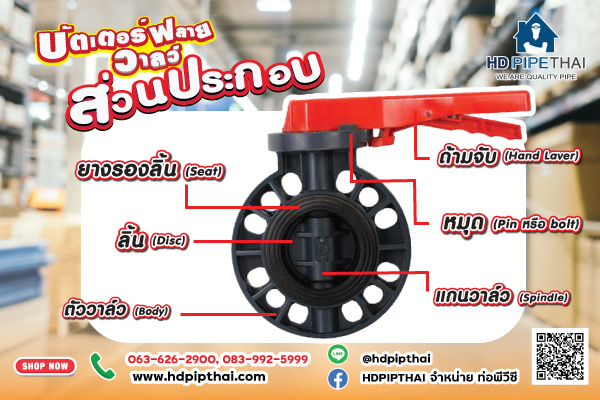

ส่วนประกอบบัตเตอร์ฟลายวาลว์ Butterfly Valve
- ลิ้น (disc)
- ตัววาล์ว หรือ (body)
- หมุด (pin หรือ bolt)
- ซีท (seat) ซึ่งจะแบ่งเป็น Soft seat หรือ seat ที่มีความยืดหยุ่น เป็นยาง สามารถเลือกได้หลายประเภทตามแต่ความเหมาะสมของของเหลว เช่น ยางที่ใช้กับน้ำดื่มได้ ยางที่ใช้กับสารเคมีได้ และHard seat หรือ seat แบบแข็ง อาจจะทำจากโลหะ ใช้กับงานที่ต้องใช้แรงดันสูง อุณหภูมิสูง
- แกนวาล์ว (spindle)
- แบริ่งและซีล (bearing and seals)
บทส่งท้าย
บทความนี้เป็นคำตอบให้คุณได้อย่างแน่นอน ว่าบัตเตอร์ฟลายวาลว์มีกี่แบบ แต่ที่จริงแล้วการแบ่งชนิดของวาลว์ก็จะแตกต่างกันออกไป 5 ชนิดที่เราได้อาจถูกเรียกในชื่ออื่น ๆ ก็เป็นได้ ในการเลือกซื้อคุณควรต้องศึกษาถึงความสามารถเฉพาะของวาลว์ชนิดนั้น ๆ ไปจนถึงการเลือกให้เหมาะกับการใช้งานที่ต้องการ เพื่อให้วาลว์สามารถทำงานได้เต็มประสิทธิภาพของตัวมันเองนั่นเอง
