วาล์วปีกผีเสื้อ คืออะไรดียังไง

วาล์วปีกผีเสื้อ คืออะไรดียังไง

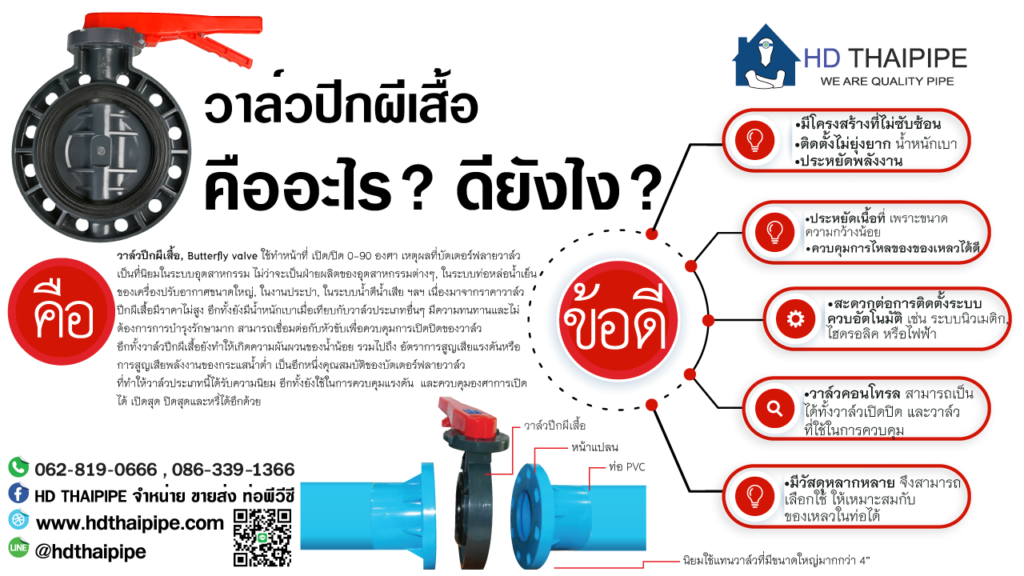

หลายท่านสงสัยว่า วาล์วปีกผีเสื้อ มันคืออะไร แล้วดียังไงล่ะ  HD PIPETHAI จะบอกให้คร้าาาาาาา ก่อนอื่น มาทำความรู้จัก กับเจ้าตัวนี้เลย Butterfly valve ใช้ทำหน้าที่ เปิด/ปิด 0-90 องศา เหตุผลที่ บัตเตอร์ฟลายวาล์ว เป็นที่นิยม ในระบบอุตสาหกรรม ไม่ว่าจะเป็น ฝ่ายผลิต ของอุตสาหกรรมต่างๆ, ในระบบ ท่อหล่อน้ำเย็น ของเครื่องปรับอากาศ ขนาดใหญ่, ในงานประปา , ในระบบน้ำดี น้ำเสีย ฯลฯ เนื่องมาจาก ราคาวาล์วปีกผีเสื้อ มีราคาไม่สูง อีกทั้งยังมี น้ำหนักเบา เมื่อเทียบกับ วาล์วประเภทอื่นๆ มีความทนทานและไม่ต้องการการบำรุงรักษามาก  Butterfly valve สามารถเชื่อมต่อ กับหัวขับ เพื่อควบคุม การเปิดปิดของวาล์ว อีกทั้ง บัตเตอร์ฟลายวาล์ว ยังทำให้เกิดความ ผันผวน ของน้ำน้อย รวมไปถึง อัตรา การสูญเสียแรงดัน หรือการสูญเสียพลังงาน ของกระแสน้ำต่ำ เป็นอีกหนึ่งคุณสมบัติ ของบัตเตอร์ฟลายวาล์ว ที่ทำให้วาล์ว ประเภทนี้ได้รับความนิยม อีกทั้งยังใช้ในการควบคุมแรงดัน และควบคุม องศาการเปิดได้ เปิดสุด ปิดสุดและหรี่ได้อีกด้วย

วาล์วปีกผีเสื้อ คืออะไรดียังไง
วาล์วปีกผีเสื้อ คืออะไรดียังไง

ข้อดีที่ควรเลือกวาล์วปีกผีเสื้อ (Butterfly Valve)

  • ติดตั้ง ไม่ยุ่งยาก น้ำหนักเบา
  • มีโครงสร้าง ที่ไม่ซับซ้อน
  • ประหยัดพลังงาน
  • ประหยัดเนื้อที่ เพราะขนาดความกว้าง น้อย
  • ควบคุม การไหล ของ ของเหลวได้ดี
  • สะดวกต่อการติดตั้ง ระบบควบคุม อัตโนมัติ เช่น ระบบนิวเมติก,ไฮดรอลิค หรือไฟฟ้า
  • วาล์วคอนโทรล สามารถเป็นได้ทั้ง วาล์วเปิดปิด และวาล์ว ที่ใช้ในการควบคุม
  • มีวัสดุหลากหลาย จึงสามารถเลือกใช้ ให้เหมาะสมกับ ของเหลวในท่อได้
  • วาล์วปีกผีเสื้อ มีตัวเลือกของวัสดุ ค่อนข้างหลากหลาย จึงสามารถเลือก ใช้ให้เหมาะสม กับของเหลวในท่อได้ ไม่ว่าจะเป็น น้ำดื่ม, สารเคมี, น้ำร้อน, น้ำเย็น ในขณะที่ วาล์วประเภทอื่นอาจจะมี ตัวเลือกของวัสดุที่ น้อยกว่า

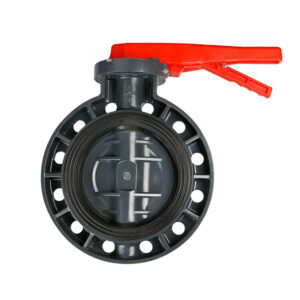

วาล์วปีกผีเสื้อ1
วาล์วปีกผีเสื้อ1

รูปแบบของวาล์วปีกผีเสื้อ(Butterfly valve) มีอะไรบ้าง

บัตเตอร์ฟลายวาล์ว ,Butterfly valve ที่เป็นที่นิยมจะแบ่งเป็นแบบ wafer butterfly valve (วาล์วปีกผีเสื้อแบบ Wafer) และ lug butterfly valve (วาล์วปีกผีเสื้อแบบ Lug) อย่างไรก็ตามได้มีการพัฒนาให้มีวาล์วปีกผีเสื้อ ที่ผสมผสานข้อดีของทั้งสองแบบเข้าด้วยกัน จึงเกิดเป็นวาล์วปีกผีเลื้อ อีกหลากหลายรูปแบบ ดังนี้

 1. แบบเวเฟอร์เป็นวาล์วปีกผีเสื้อที่เป็นที่นิยมในท้องตลาด ราคาไม่แพง ลักษณะของวาล์วปีกผีเสื้อ (Butterfly valve) ประเภทนี้จะไม่มีรูร้อยน๊อต หรือรู Bolt สามารถใช้ได้กับ Standard Flange ทุกแบบ ไม่ว่าจะเป็น ASA, DIN หรือ SIS วาล์วปีกผีเสื้อแบบเวเฟอร์ (Wafer style butterfly valve) จะใช้แรงอัดของหน้าแปลนท่อทั้ง 2 ด้านยึดตัววาล์วไว้ ข้อเสียคือ ไม่สามารถติดตั้งแบบ end of line (การติดตั้งที่ปลายเส้นท่อ) ได้

2. แบบ mono-flanged เป็น วาล์วปีกผีเสื้อ (Butterfly Valve) ที่มีหน้าแปลน และการเจาะรู ซึ่งช่วยอำนวยความสะดวกในการติดตั้งเป็นอย่างมาก สามารถติดตั้งเป็น end of line valve หรือวาล์วที่สามารถติดตั้งที่ปลายเส้นท่อได้

3. วาล์ว ปีกผีเสื้อแบบ lug (lug style butterfly valve) ลักษณะของ วาล์วปีกผีเสื้อ,butterfly Valve ประเภทนี้จะมีความคล้ายคลึงกับ วาล์วปีกผีเสื้อแบบ mono-flanged (mono-flanged butterfly valve) แต่จะมีความแข็งแรง และมีราคาที่สูงกว่า

4. แบบ semi-lug (semi-lug style butterfly valve) เป็นวาล์วปีกผีเสื้อ(butterfly valve)ที่มีการออกแบบผสมผสานวาล์วปีกผีเสื้อแบบ lug (Lug style butterfly valve) และ วาล์วผีเสื้อแบบ wafer (Wafer style butterfly valve) เข้าด้วยกัน คือจะมีรูให้ยึดกับหน้าแปลนของท่อเพียงส่วนหนึ่ง เช่น 2 รู หรือ 4 รู ซึ่งจะช่วยให้การติดตั้งทำได้สะดวกขึ้น

5. แบบ double-flange (double flanged butterfly valve) เป็น ที่เหมาะสำหรับการใช้กับท่อที่มีขนาดใหญ่มาก เช่น การใช้เป็นวาล์วผีเสื้อในงานประปา เป็นต้น

นอกจากนี้ยังสามารถแบ่งประเภทของ Butterfly Valve หรือวาล์วปีกผีเสื้อได้ตามอุปกรณ์เสริมที่นำมาต่อ ดังนี้

  • ButterflyValve แบบ Gear (Gear Butterfly Valve)
  • Butterfly Valve แบบ Hand Lever (Hand Lever Butterfly Valve)
  • Butterfly Valve แบบ Bare shaft (Bare shaft Butterfly Valve) จะเป็นประเภทของ Butterfly Valve ที่นำมาต่อกับหัวขับลม (Pneumatic Actuator) หรือหัวขับไฟฟ้า (Electric Actuator)

ข้อควรระวัง เมื่อเลือกวาล์วปีกผีเสื้อ (Butterfly Valve)

อุณหภูมิของของเหลวและสภาพแวดล้อม

แรงดันของของเหลวในเส้นท่อ

ปริมาณของของเหลวที่ไหลผ่านในเส้นท่อในหน่วยเวลา (flow)

มาตรฐานหน้าจาน หรือหน้าแปลน

ความยาวของตัวเรือน (ความกว้างของวาล์วจากฝั่งนึงถึงอีกฝั่งนึง)

แรงบิด (torque)
